百特?zé)o機(jī)真空保溫板性能優(yōu)異施工方便
百特?zé)o機(jī)真空保溫板設(shè)計(jì)厚度很薄,相較于之前使用的保溫材料,施工相當(dāng)方便,施工周期短,減少墻體負(fù)重,安全性好;百特公司為我們提供完善的保溫施工方案和現(xiàn)場(chǎng)技術(shù)指導(dǎo),...
查看詳情立即咨詢
新浪微博
騰訊微博
收藏本站 在線留言 網(wǎng)站地圖 您好,歡迎來(lái)到安徽百特新材料科技有限公司官網(wǎng)
1、保溫效果

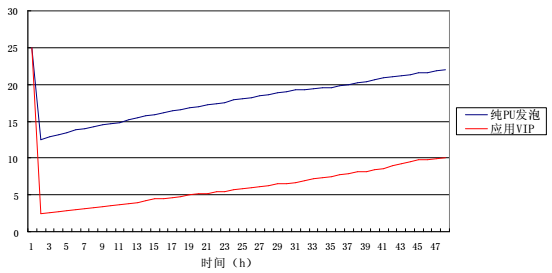

為了確切評(píng)估VIP真空絕熱板隔熱效果,我們專門制作一套模具來(lái)成型方箱,比較真空絕熱板與常用保溫材料硬質(zhì)聚氨酯泡沫塑料的保溫性能。 兩個(gè)箱子尺寸完全相同,其中外形尺寸40cm*40cm*44cm,保溫層壁厚4cm,箱體蓋子壁厚7cm,其中一個(gè)為純PU發(fā)泡,另外一個(gè)內(nèi)壁鑲嵌厚度為1cm的VIP板再PU發(fā)泡。實(shí)驗(yàn)室連個(gè)箱子裝有一樣的冷源將箱子放在恒溫恒濕試驗(yàn)機(jī)內(nèi),設(shè)定試驗(yàn)機(jī)溫度為40℃,相對(duì)濕度為50%,然后測(cè)得箱內(nèi)溫度連續(xù)變化曲線如下:

從上圖可以直觀看到
(1)48小時(shí)觀測(cè)期間內(nèi),用了VIP真空絕熱板的箱子冷卻速度比純PU箱子快,且箱內(nèi)最低平衡溫度比PU低很多,這說(shuō)明實(shí)驗(yàn)中箱子使用了VIP板,能夠大大地提升降溫速度縮減作業(yè)等待時(shí)間且達(dá)到同樣的保溫效果,使用的冷源遠(yuǎn)比沒(méi)有使用VIP板的少。
(2)使用了VIP板的箱子回溫速度比純PU的箱子慢,這說(shuō)明了使用VIP板后能夠延長(zhǎng)保冷時(shí)間 因此,使用VIP板加快冷卻速度,減少作業(yè)等待時(shí)間;降低回溫速度,延長(zhǎng)保冷時(shí)間;保證相同保溫效果前提下,能夠大大地降低能耗。
國(guó)內(nèi)外許多大公司不斷開(kāi)發(fā)VIP真空絕熱板產(chǎn)品,提升VIP板品質(zhì)的同時(shí),還進(jìn)行了大量深入應(yīng)用研究。
如陶氏化學(xué)公司曾做過(guò)如下實(shí)驗(yàn),定量分析了使用VIP板帶來(lái)的經(jīng)濟(jì)效果。
冷藏保溫箱內(nèi)裝相同保溫物品:

(1)用PU泡沫時(shí),外形尺寸57cm*50cm*50cm,保溫層厚度3.8cm,內(nèi)裝21.8kg冷卻劑,保溫時(shí)間為120h;
(2)用VIP真空絕熱板隔熱時(shí),外形尺寸33cm*46cm*28cm,保溫層厚度2.5cm,內(nèi)裝7kg冷卻劑,保溫時(shí)間為200h;
采用了VIP板后,保溫箱的體積減少了70%,冷卻劑卻減少了68%,而保溫時(shí)間卻延長(zhǎng)了66%減少了運(yùn)費(fèi),提高了運(yùn)輸距離
西門子公司則用溶劑120L,內(nèi)部尺寸45cm*50cm*53.5cm,保溫層厚度5cm的冰箱進(jìn)行試驗(yàn),用20mmVIP板對(duì)60%的隔熱面進(jìn)行隔熱。保持保溫層厚度不變時(shí),可節(jié)能23%,保持能耗不變時(shí),客將保溫層厚度降到30mm,增加冰箱容積22%。 國(guó)內(nèi)外研究表明當(dāng)VIP板作為保溫材料使用時(shí)(以嵌板的形式使用)
(1)同等保冷要求的情況下,可以減小箱體壁厚,增大內(nèi)部容積,同時(shí)還可減輕重量。
(2)保溫箱壁厚相同的情況下,箱壁如果使用了VIP板,則可以延長(zhǎng)保冷時(shí)間,節(jié)約能量。

2、應(yīng)用工藝
盡管VIP真空絕熱板有出色的絕熱保溫性能,但由于其本身的結(jié)構(gòu)特點(diǎn)和生產(chǎn)工藝等因素影響,VIP板在實(shí)際應(yīng)用有以下特點(diǎn)。
(1)VIP板結(jié)構(gòu)較為特殊,應(yīng)用過(guò)程中不能切割加工成各種規(guī)格和形狀,只能根據(jù)應(yīng)用情況事前就確定好產(chǎn)品的規(guī)格和尺寸
(2)VIP板的隔氣結(jié)構(gòu)通常采用多層聚酯基薄膜,容易刮花破損,故VIP板實(shí)際應(yīng)用中通常需要外加防護(hù)裝置;
(3)VIP板阻隔薄膜強(qiáng)烈拉伸后,薄膜容易變薄產(chǎn)生氣孔,或者損壞密封邊,故VIP板通常不能折彎或者使用在曲率半徑太小的曲面上;
(4)VIP板板邊緣通常不是很平整,因此板與板拼接時(shí)有較大的間隙,故VIP板常常作為嵌板和常規(guī)的絕熱材料如硬質(zhì)聚氨酯發(fā)泡配合使用,才能填補(bǔ)拼接縫隙防止漏熱;
(5)由于生產(chǎn)設(shè)備限制,目前國(guó)內(nèi)VIP板成品面積一般的2M2以內(nèi),應(yīng)用到冷庫(kù)、冷藏集裝箱、墻體等壁面較大的情況下,常需要連接件來(lái)聯(lián)結(jié)成大平面;
針對(duì)VIP板的上述缺陷,實(shí)際應(yīng)用中必須采取相應(yīng)的防護(hù)措施來(lái)解決:
(1)將VIP板用粘膠劑粘貼在冷藏保溫箱隔熱空間的內(nèi)側(cè)或者外側(cè),然后澆筑聚氨酯原液到隔熱空間內(nèi)整體發(fā)泡,泡沫填充保溫墻內(nèi)的每個(gè)空間,同時(shí)緊緊包裹VIP板
(2)將VIP板安放在矩形盒模內(nèi),注入聚氨酯原液發(fā)泡成型,這樣的話,聚氨酯泡沫就緊緊的包裹在VIP板的周圍,開(kāi)模后形成了聚氨酯與VIP真空絕熱板的塊狀復(fù)合板;
百特?zé)o機(jī)真空保溫板設(shè)計(jì)厚度很薄,相較于之前使用的保溫材料,施工相當(dāng)方便,施工周期短,減少墻體負(fù)重,安全性好;百特公司為我們提供完善的保溫施工方案和現(xiàn)場(chǎng)技術(shù)指導(dǎo),...
查看詳情立即咨詢
